250 m'ye kadar Su Dedektörü OKM GeoSeeker
- Jeoelektrik su ve boşluk dedektörü : Zemin direncini 250 m derinliğe kadar belirler ve ölçülen değerleri 3D olarak görselleştirir
- Tespit derinliği: Bu teknoloji ile müşteriler su buldu 250 m'ye kadar (820 ft) derin
- Kullanım alanları : Su tespiti, boşluk tespiti, jeoteknik mühendisliği
- Çalışma modları : Aktif/Pasif
- Tespit edilebilir yapılar : Su birikintileri, su taşıyan çakıllar, boşluklar
artı KDV, nakliye ve ücretler
Jeoelektrik Ölçüm Prosedürü
3D Görselleştirme
Renkli Ekran / Dokunmatik Ekran
Dahili Bellek
Şarj Edilebilir Yüksek Kapasiteli Pil
Çok dilli çalışma
Kablosuz Teknoloji
Su ve Boşluk Tespiti 250 m (820 ft) Derinliğe kadar
Yeraltı su kaynakları veya 250 metre (820 ft) derinliğe kadar gizli boşluklar mı arıyorsunuz? GeoSeeker bir profesyonel jeoelektrik su dedektörü ve boşluk dedektörü Zemin direncini ölçer ve tarama verilerini inanılmaz 3D grafiklerle görselleştirir. Almanya'da tasarlanan ve üretilen çok mobil ve kullanımı kolay bir jeoelektrik dedektördür.

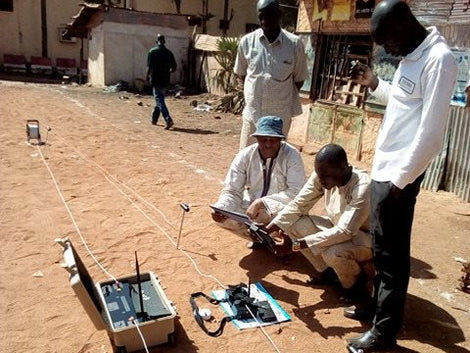

Su dedektörü OKM GeoSeeker, Aralık 2017'de kar amacı gütmeyen bir kuruluş olan "Aktion Pro Afrika "ya teslim edildi ve şimdiden yeraltı su kaynaklarının aranması sırasında başarılı ölçüm sonuçları ...
Daha fazla bilgi edininGeoSeeker zeminin görünür özdirencini okumak için Schlumberger'e dayanan bir jeoelektrik ölçüm prosedürü kullanır. Bu zemin direncine dayanarak dedektör, yeraltı su birikintilerini, su taşıyan çakılları ve yeraltı suyu seviyesini ve ayrıca mağaralar, tüneller, odalar ve benzerleri gibi boşlukları bulabilir. Böylece jeofizik dedektör aynı anda hem su bulucu hem de boşluk dedektörü olarak kullanılabilmektedir.
Monday - Friday: 9 am - 6 pm Saturday: 9 am - 2 pm
Diller: عربي (AR), Français (FR), English (EN)
GeoSeeker ile Su Tespiti
GeoSeeker donanım bileşenleri tamamen modern bir Android Tablet PC tarafından kontrol edilir. Tüm komutlar ve ölçüm sonuçları Wi-Fi üzerinden kablosuz olarak aktarılır. Önceden yüklenmiş yazılım uygulamasını kullanarak, desteklenen üç tarama modundan birini seçmeniz yeterlidir:
Aktif Tarama (Doğru)
Aktif Tarama modunda, GeoSeeker yeraltı toprağına elektrik gücü enjekte etmek için iki elektrot kullanır. İki ek elektrot, nihai özdirenç değerini hesaplamak için belirli tarama noktalarındaki potansiyel farkı (voltaj düşüşü) ölçmektedir.
Bu mod yeraltı su birikintilerini, gizli mağaraları ve hatta yeraltı toprağı içindeki geçirimsiz katmanları ve bariyerleri tespit etmek için kullanılır. Aktif taramalarda, ölçüm yapacağınız belirli bir derinlik aralığı tanımlayabileceksiniz. Böylece 5 metre (16 fit) ile 250 metre (820 fit) arasında bir başlangıç ve bitiş derinliği tanımlayacaksınız.
Aktif Tarama (Hızlı)
Bu tarama modu, Hassas Tarama'nın hızlı bir versiyonudur. Ayrıca yeraltına elektrik akımı enjekte eder ve zeminin direncini hesaplamak için potansiyel farkı (voltaj düşüşü) ölçer.
Pasif Tarama
Pasif Tarama modunda, GeoSeeker yeraltında doğal olarak oluşan voltajı okumak için sadece iki elektrot kullanır (yeraltına elektrik gücü enjekte edilmez). Bu mod sadece yeraltından akan suyu tespit etmek için kullanılır.
GeoSeeker Uygulaması ile Taramaları Yapılandırma ve Yürütme
Android için GeoSeeker uygulaması, ölçümü tamamlamanıza yardımcı olmak için basit adım adım talimatlar sağlar. Ölçümünüz bitene kadar bu resimli talimatları takip etmeniz yeterlidir.
Taramaları Uygulamada ve Visualizer 3D Studio'da Analiz Edin
Ölçüm tamamlandıktan sonra, ölçülen değerlerin 3D gösterimi tablet ekranında görüntülenir. Çeşitli renk ayarlama seçenekleri, tespit edilen yeraltı su birikintilerinin, su taşıyan çakılların ve yeraltı suyu seviyesinin (mavi renkle gösterilir) yanı sıra boşlukların, mağaraların, tünellerin, odaların veya geçirimsiz katmanların (kırmızımsı renklerle gösterilir) görselleştirilmesini optimize etmeyi sağlar.
Büyük güncelleme sayesinde OKM Visualizer 3D Studio Professional 2023'te GeoSeeker ölçümleri artık 3D yazılımında daha ayrıntılı olarak görüntülenebilecek, optimize edilebilecek ve analiz edilebilecek. Yeni render görünümü Hacimsel 3D GeoSeeker kullanıcıları için önemli bir kilometre taşıdır.
Monday - Friday: 9 am - 6 pm Saturday: 9 am - 2 pm
Diller: عربي (AR), Français (FR), English (EN)
Taşıması kolay Su Dedektörü
GeoSeeker donanımı su geçirmez ve darbelere dayanıklı bir Koruyucu kılıf içine entegre edilmiştir. Böylece, jeoelektrik ekipmanınız iyi paketlenmiş ve her zaman nakliyeye hazırdır.
Su Tespiti / Kuyu Yapımı
Geoteknik Mühendisliği
Boşluk Tespiti
Tarım
Arkeoloji
OKM Arama Hizmetleri
1x | Şarj cihazı dahil kontrolör |
8x | AA pil 1,5 V (şarj edilebilir) |
1x | Android Tablet |
4x | Elektrot |
2x | Güç Kablosu Tamburu (Ø 290 mm) |
2x | Gerilim Kablo Tamburu (Ø 120 mm) |
2x | Bağlantı Kablosu (2 m) |
1x | OKM Visualizer 3D Studio Professional Edition yazılımlı USB bellek |
1x | Power Pack |
1x | Şarj cihazı dahil güç kutusu |
1x | Su geçirmez ve darbeye dayanıklı Koruyucu Kılıf |
1x | Hızlı Başlangıç Kılavuzu |
OPSİYONEL | Windows Notebook |
Gerilim Kablo Tamburları (Ø 120 mm)
- Boyutlar (Y x G x D): 360 x 290 x 200 mm
- Ağırlık: 6,5 kg
- Kablo uzunluğu: 255 m
- İşaretleyiciler: 15
Güç Kablosu Tamburları (Ø 290 mm)
- Boyutlar (Y x G x D): 120 x 120 x 45 mm
- Ağırlık: 0,65 kg
- Kablo uzunluğu: 26 m
- İşaretleyiciler: 25
Kontrolör (Alım Birimi)
- Boyutlar (Y x G x D): 130 x 270 x 110 mm
- Ağırlık: 0,6 kg / 2,1 kg (monte edilmiş kablo makaraları ve pillerle)
- Örnekleme hızı: 4096 Hz (512 örnek ortalama değerinin 64 kat fazla örneklenmesi)
- Çalışma süresi: min. 16 saat (şarjlı piller)
- Şarj Süresi: 3 saat / maks. 5 saat (boş piller)
- İŞLEMCI: 80 MHz Cortex M3
- ADC: 16 bit
- Tablet PC ile iletişim: WLAN-Accesspoint, 2,4 GHz bant, kanal 6, WPA2
- Güç Kutusu ile İletişim: 2,4 GHz bant, isteğe bağlı, tescilli
- Etkili Aralık: -1400 ila 1400 mV
- Tarama Noktası Başına Ölçüm Süresi: min. 16 saniye
- Güç Kaynağı (8 AA pil): 8 - 14 V DC
- Giriş (Şarj Cihazı için): 12 V DC / 1,5 A
- Giriş Direnci (statik): yaklaşık 12 MΩ
Güç Kutusu (Gönderme Ünitesi)
- Boyutlar (Y x G x D): 230 x 550 x 360 mm
- Ağırlık: 15,8 kg / 18 kg (monte edilmiş Elektrotlar ile)
- Çalışma süresi: 100 saat (min. Güç) / 40 saat (ortalama Güç) / 8 saat (maks. Güç)
- Şarj Süresi: maks. 8 saat
- Çıkış: maks. 390 V / 0,5 A / 20 W
- Kontrolör ile İletişim: 2,4 GHz bant, isteğe bağlı, tescilli
- Giriş (Şarj Cihazı için): 24 V DC / 2 A
- Dahili Güç Kaynağı: Kurşun Asit Akü (2 x 12 V, 10 Ah)
Elektrotlar
- Boyutlar (Y x G x D): 440 x 120 x 35 mm
- Ağırlık: 0,52 kg
Teknik veriler ortalama değerlerdir. Çalışma sırasında küçük sapmalar olabilir.
